DVR动态电压恢复器装置

电压暂降（暂升）为最重要的电能质量问题！

用户无法事先预计电压暂降（暂升）事故的发生！

随着现代电力工业的快速发展和系统中用电负荷结构的重大变化，社会生产和办公对电子设备的依赖性快速增长。对用户来说，电压暂降成为一个主要的问题。电能从发电厂到用户跨越广阔的地理区域，其中整个传输系统普遍遭遇闪电、暴雨、大风、施工、人员误操作等，引起短路故障导致的电压暂降现象，影响到敏感设备的正常运行。

电压暂升的发生几率虽然很小，但是危害巨大。电压有效值的异常升高，会直接损坏设备。能够导致电气设备故障或停机的电压暂降，比完全的电网停电的次数多10倍以上。根据 EPRI( 美国电科院 ) 权威数据，92%以上的电能质量事件为电压暂降和暂升，其它电能质量事件所占比例不到8%。

电压暂降已经被众多的国际研究机构确定为电力系统中最为普遍发生的事件。因此对敏感设备进行电压暂降（暂升）保护显得尤为重要。

中为高科实时控制型动态电压调节器（AS DVR）是有效的电压暂降（暂升）解决方案，其实时快速的对电压进行矫正，解决社会生产或办公室电源中的电压暂降、暂升，保证负载继续运转而供电不会中断。

电压暂降

        IEEE 标准及国家标准《电能质量电压暂降与短时中断》（GB/T30137-2013）规定了电压暂降定义：

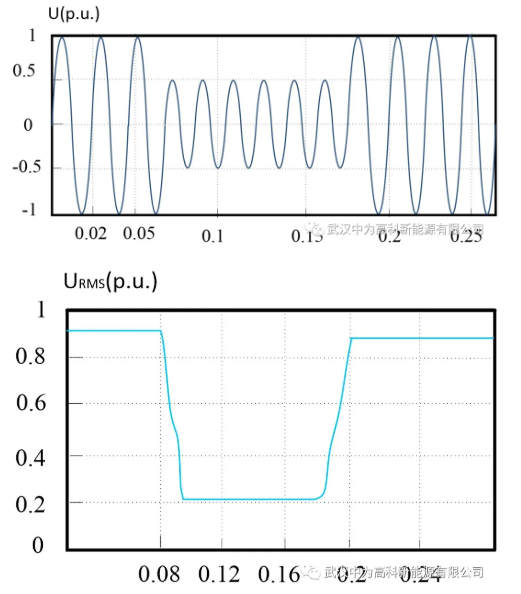

电压暂降是指电力系统中某点工频电压有效值暂时降低至额定电压的 10% ～ 90%（即幅值为 0.1 ～ 0.9（p.u.）），并持续 10ms ～ 1min，此期间内系统频率仍为标称值，然后又恢复到正常水平的现象。电压暂降以剩余电压百分比为度量。短时中断是指一相或多相电压瞬时降低到 0.1p.u. 以下，且持续时间为 10ms-1min

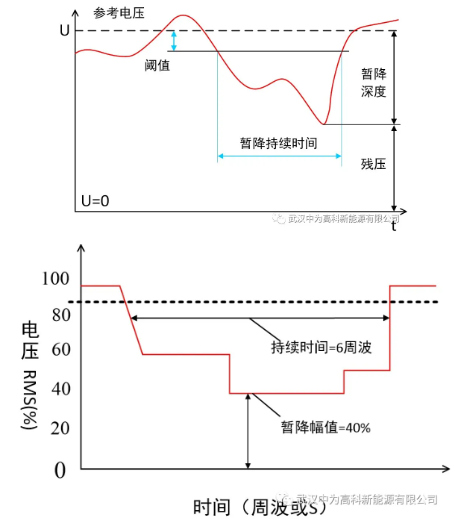

电压暂降重要指标

1. 暂降幅值：定义为暂降时电压有效值与额定电压有效值的比值。

2. 暂降持续时间：定义为暂降从发生到结束的时间。

3. 暂降发生频率：定义为单位时间内(评估通常一年)发生电压暂降次数。




电压暂降的危害

1. 电压暂降会引起敏感控制器误动作（引起跳闸）,造成包括计算机系统失灵、自动化装置停顿或误动作、变频调速器停顿等；引起接触器脱扣或低压保护启动，造成电动机、电梯等停顿；引起高温光源（碘钨灯）熄灭，造成公共场所失去照明等。

2. 电压暂降对诸多行业都会造成巨大的经济损失。如半导体产品硅片损坏及浪费，汽车发动机的产品报废，显示器产品报废，流水生产线的中断或紊乱等等。

3. 电压暂降不仅造成经济损失，还可能造成人员伤亡和重大安全生产事故。例如医院中用计算机控制的脑外科、心血管外科、眼科手术等，电压跌落造成设备不能正常工作将会带来严重后果；

4. 在石油化工行业，由于电压暂降，引发控制系统误动作，造成压力流量的短时间失控危险等等。

综合效益

1. 通过对电压暂降、暂升的治理，防止设备故障停机损失，避免原材料浪费和生产设备的损坏。

2. 避免设备使用劣质电力，降低工厂维护成本，保证产品质量。

3. 避免因电压暂降造成的数据和控制系统紊乱而导致的事故。

4. 为用户节省维护及更换电池费用，同时免除废旧电池的处置问题，避免对环境造成污染。

5. 无谐波注入电网，无需传统UPS所需附加的滤波设备投资。

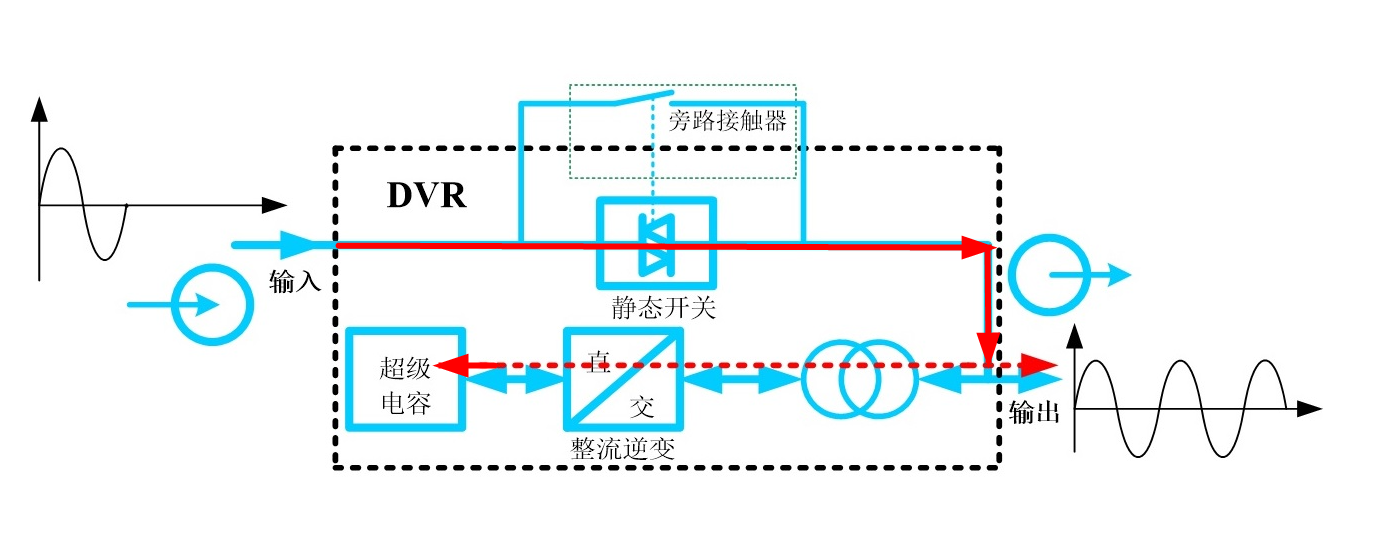

      3．电网电压断电：电网电压断电时，ZWGK DVR处于供电模式，超级电容的能量经ZWGK DVR变换器转换为标准电压源给负载供电。
